CR0301 کم قیمت HF MIFARE® ریڈر ماڈیول
مصنوعات کی تفصیلی وضاحت
رسائی کنٹرول MIFARE® 1K کارڈ ریڈر ماڈیول 13.56 Mhz COMS UART / IIC انٹرفیس

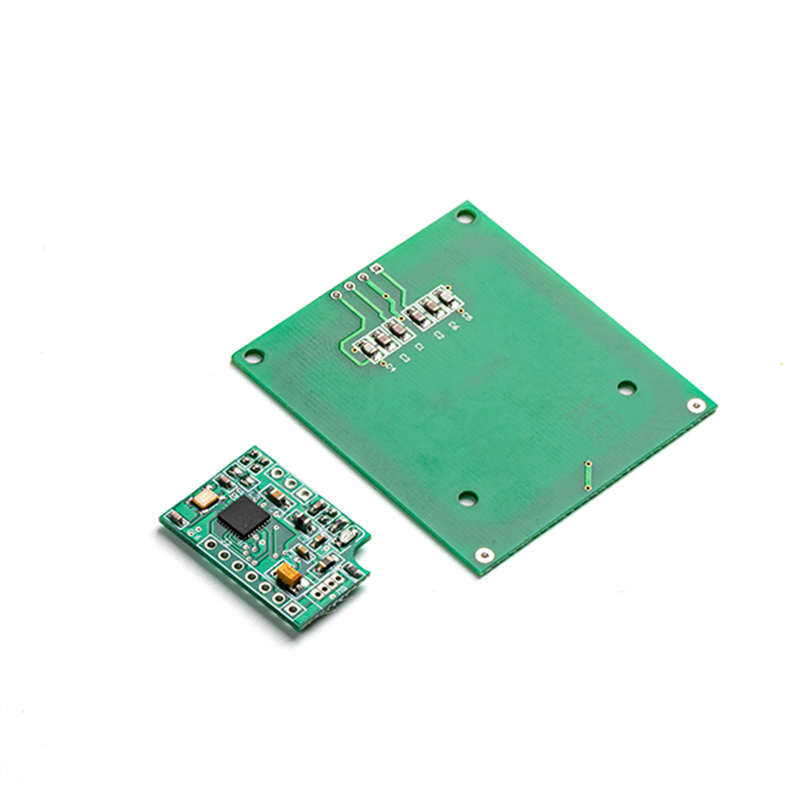

CR0301A ایک کنٹیکٹ لیس سمارٹ کارڈ ریڈر/رائٹر ہے جو 13.56 میگاہرٹز کنٹیکٹ لیس (RFID) ٹیکنالوجی پر مبنی ہے، یہ MIFARE® اور ISO 14443 A کارڈز کی قسم کو سپورٹ کرتا ہے جیسے MIFARE®1K، MIFARE® 4K، MIFARE Utralight® SLE66Rv10P اور INC. UART انٹرفیس؛سائز 18mm * 26mm
درخواست کے دائرہ کار
- ای حکومت
- بینکنگ اور ادائیگی
- رسائی کنٹرول وقت حاضری
- نیٹ ورک سیکیورٹی
- ای پرس اور وفاداری۔
- نقل و حمل
- کیوسک
- ذہین میٹر

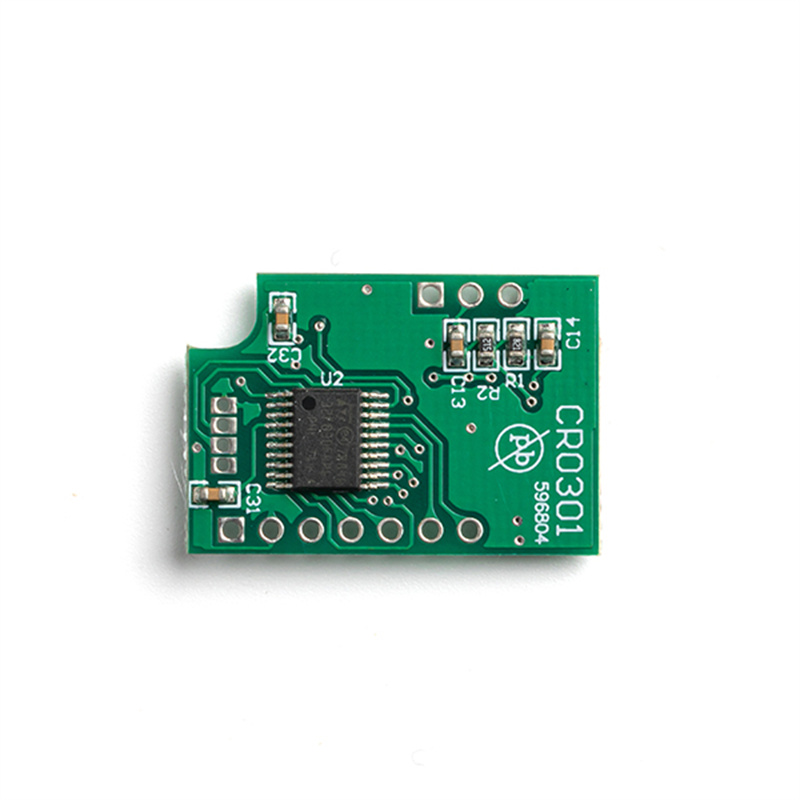

CR0301A تفصیل
پن
| پن | نام | تفصیل |
| 1 | وی سی سی | 2.5-3.6 v |
| 2 | جی این ڈی | جی این ڈی |
| 3 | جاگنا | ویک سگنل میں خلل ڈالنا |
| 4 | آر ایکس ڈی | UART RXD |
| 5 | TXD | UART TXD |
| 6 | ایس سی ایل | I2C SCL(CR0301I2C) |
| 7 | ایس ڈی اے | I2C SDA(CR0301I2C) |
| A1 | چیونٹی Tx | اینٹینا Tx |
| A2 | چیونٹی Rx | اینٹینا Rx |
| A3 | چیونٹی Gnd | اینٹینا جی این ڈی |
کردار
| پیرامیٹر | کم از کم | قسم | زیادہ سے زیادہ | یونٹس |
| وولٹیج | 2.5 | 3.0 | 3.6 | V |
| موجودہ (کام کر رہا ہے) | 40 | 60 | ma | |
| کرنٹ (نیند) | <10 | microamp | ||
| آغاز کا وقت | 50 | 200 | MS | |
| آپریٹنگ درجہ حرارت | -25 | 85 | ℃ | |
| ذخیرہ اندوزی کا درجہ حرارت | -40 | 125 | ℃ |
UART سیٹنگ اور کمانڈ پروٹوکول
| ٹرانسمیشن کی شرح | ڈیفالٹ 19200، N، 8، 1 | ||||||
| ڈیٹا فارمیٹ | بائنری HEX "ہیکساڈیسیمل" | ||||||
| ڈیٹا پیکج | |||||||
| سر | لمبائی | نوڈ ID | فنکشن کوڈ | ڈیٹا… | XOR | ||
کمانڈ فارمیٹ
| ڈیٹا کی لمبائی (بائٹ) | ||
| سر | 02 | فکسڈ: 0xAA، 0xBB |
| لمبائی | 02 | کئی موثر بائٹس ہیں جن میں XOR اس کالم کی پیروی کرتا ہے۔ |
| نوڈ ID | 02 | منزل نوڈ ایڈریس نمبر۔ xx xx: کم بائٹ first00 00: ہر قاری کو براڈکاسٹ کریں۔ |
| فنکشن کوڈ | 02 | یہ ہر ایک مختلف کمانڈ کی ترسیل کی صلاحیت ہوگی۔کم بائٹ فرسٹ |
| ڈیٹا | 00~D0 | ڈیٹا کی لمبائی اس کے مقصد کے مطابق مقرر نہیں ہے۔ |
| XOR | 01 | XOR ہر بائٹ نوڈ ID سے آخری ڈیٹا بائٹ تک 0xFF کے ساتھ۔ |
سروس
1. اعلیٰ معیار
2. مسابقتی قیمت
3. 24 گھنٹے فوری تاثرات
4. مفت SDK
5. ODM/OEM اپنی مرضی کے مطابق ڈیزائن
ملتے جلتے پروڈکٹ پارٹ نمبر کا حوالہ
| ماڈل | تفصیل | انٹرفیس |
| CR0301A | MIFARE® TypeA ریڈر ماڈیول MIFARE® 1K/4K,Ultralight@,Ntag۔Sle66R01Pe | UART اور IIC 2.6~3.6V |
| CR0285A | MIFARE® TypeA ریڈر ماڈیول MIFARE® 1k/4k,Utralight®,Ntag۔Sle66R01P | UART یا SPI 2.6~3.6V |
| CR0381A | MIFARED TypeA ریڈر ماڈیول MIFARE® S50/S70,Ultralight®.Ntag۔Sle66R01P | UART |
| CR0381D | I.code sli,Ti 2k, SRF55V01, SRF55V02,SRF55V10,LRI 2K,ISO15693 STD | UART DC 5V یا |DC 2.6~3.6V |
| CR8021A | MIFARE® TypeA ریڈر ماڈیول MIFARE® S 50/S70,Ultralight®,Ntag۔Sle66R01P | RS232 یا UART |
| CR8021D | .code sli.Ti 2k,SRF55V01, SRF55V02,SRF55V10,LRI 2K,ISO15693 STD | RS232 یا UART DC3VOR5V |
| CR508DU-K | 15693 UID ہیکس آؤٹ پٹ | USB ایمولیشن کی بورڈ |
| CR508AU-K | ٹائپ A، MIFARE® UID یا بلاک ڈیٹا آؤٹ پٹ | USB ایمولیشن کی بورڈ |
| CR508BU-K | TYPE B UID ہیکس آؤٹ پٹ | USB ایمولیشن کی بورڈ |
| CR6403 | TYPEA(MIFARE Plus®, Ultralight® C) + TYPEB+ ISO15693 + اسمارٹ کارڈ | UART RS232 USB |آئی سی |
| CR9505 | TYPEA(MIFARE Plus®, Ultralight® C)+ TYPEB ISO15693 | UART |
